氧化鎂基M1固化調理劑在利用板框壓濾機污泥處理硬化與脫水中的應用。鎂化合物與添加劑混合后的混合物，稱之為M1固化劑或調理劑。該固化劑對污泥的固話效果見圖1（同時也提供了其他固化劑的固化效果）。水泥固化劑的添加量在20%時的抗壓強度達到了58.17kPa，但是固化后體積增加明顯，增容比達1.52；石灰固化的污泥強度較差，<20kPa，并且在添加量較大時使污泥的pH值偏堿性，污泥的惡臭氣味增加；M1固化劑的固化效果較好，添加量為5%時的抗壓強度就達到了52kPa，并且不增加污泥的填埋體積，對污泥pH值的影響也較小。

圖1  不同固化劑對化學污泥固化的固化效果

         在污泥固化過程中，M1固化劑與化學污泥中A1，Ca，Fe，Mg等離子發生凝膠反應后形成晶體，晶體形態主要為針狀，長柱狀，并且彼此相互交叉連結成網狀結構（圖2），縮短了固化時間，對于含水率在80%以下的污泥，固化劑添加量為5%時，固化時間小于2D，可滿足污泥填埋要求，當固化劑添加增至30%時，固化污泥甚至能達到免燒磚的抗壓強度，不同固化劑添加量的固話強度見下圖3

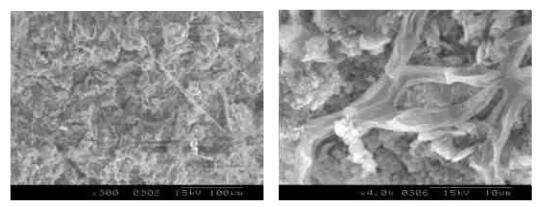

圖2 污泥+M1固化劑的SEM圖

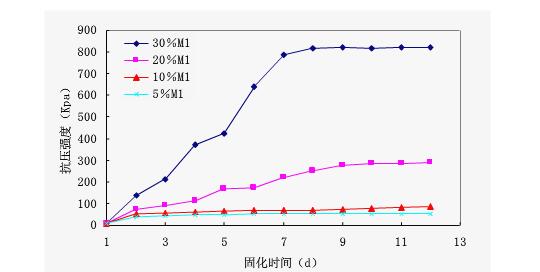

圖3 污泥+M1固化劑的固化時間
